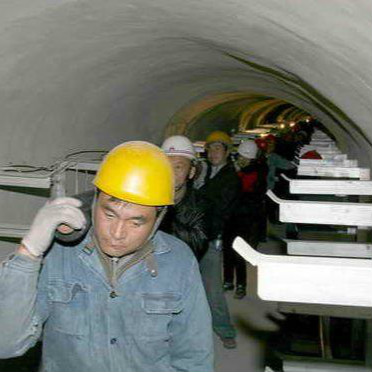

隧道電纜安裝涉及到電纜的敷設、固定和保護等多個方面。以下是隧道電纜安裝的一些關鍵步驟和注意事項：

1. 電纜敷設：

• 電纜應排列整齊，走向合理，不宜交叉。

• 電纜敷設時電纜所受的牽引力、側壓力和彎曲半徑應符合GB  50168《電氣裝置安裝工程電纜線路施工及驗收規范》的規定。

• 110kV及以上電纜施工前應逐段編制電纜敷設方案，并對牽引力、側壓力進行計算。

• 在電纜牽引頭、電纜盤、牽引機、過路管口、轉彎處以及可能造成電纜損傷的地方應采取可靠的保護措施。

• 電纜敷設時轉彎半徑不得小于電纜 小彎曲半徑。

2. 電纜固定：

• 電纜敷設后，應根據設計要求將電纜固定在電纜支架上，如采用蛇行敷設應按照設計規定的蛇形節距和幅度進行固定。

• 電纜支架的安裝應遵循相應的安裝規范和標準，確保支架的強度和穩定性。

3. 電纜保護：

• 電纜隧道凈高不宜小于1900mm，以保證電纜的安全空間。

• 隧道內電纜支架、橋架安裝工程中，支架應采用不銹鋼材料，并確保安裝質量。

• 電纜溝蓋板的預制安裝應按照標準化要求進行，保證施工質量。

4. 施工準備與資源配置：

• 施工前應進行技術交底，并對各種原材料進行檢驗檢測。

• 人員配置應包括項目經理、安全組長等 人員。

5. 施工控制測量：

• 進場后首先根據設計單位的樁點采用GPS系統對本標段中線及水準基點進行貫穿測量、復核確認。

6. 施工方法、施工工藝及技術措施：

• 隧道施工用電利用洞口安裝的變壓器供電，洞內電纜線接至工作面后使用。

• 施工用風、通風、排水、棄碴等環節應按照設計要求進行。

7. 電纜敷設的輔助設備：

• 電纜輸送機與滑車搭配使用，根據電纜的型號、規格選取電纜輸送機與滑車。

• 一般每隔20米左右放置一臺電纜輸送機，每隔3～4米放置1個滑車。

8. 電纜溝的施工：

• 電纜溝溝墻鋼筋采用集中統一加工、綁扎，鋼筋保護層墊塊每平米按4塊設置。

• 電纜溝溝底混凝土標號為C25，溝底橫向坡度為4%，靠溝壁側預留集水溝。

• 電纜溝溝墻混凝土分兩層澆筑，首先澆筑溝墻下部21cm部分，待其初凝后再澆筑上部15cm溝墻。

9. 電纜溝蓋板的制作與安裝：

• 電纜溝蓋板有四種類型，A、B、C三種類型為混凝土蓋板由預制場負責集中加工預制，D類為鑄鐵蓋板采取集中采購。

• 在電纜溝溝墻混凝土施工后，電纜溝蓋板安裝前，測量組對已施工段電纜溝蓋板安裝基座進行檢查，確保電纜溝蓋板安裝基座平整，標高符合設計要求。

10. 電纜支架的制作：

• 電纜支架的制作應遵循相關 技術，如伸縮式隧道電纜支架的原理和使用方法。

這些步驟和注意事項確保了隧道電纜安裝的安全、 和質量。
